Nastavitve naprave in prikaz grafov

Aplikacija NetCLT omogoča v nastavitvah naprave (modul naprave v aplikaciji NetClt) omogoča nove funkcije . Poleg spreminjanja opisa naprave sedaj podpira določanje barv besedila in ozadja prikaza naprave na zemljevidu. Glede na priklopljeno senzoriko na napravo lahko natančno določimo opis merjenih parametrov tako analognih kot tudi digitalnih vrednosti.
Pozor: Nastavitve se shranijo neposredno na strežnik, spremembe so takoj vidne tudi drugim uporabnikom, ki imajo pravico do vpogleda v napravo.
Spodnja slika prikazuje konfiguracijo - osnovni podatki o napravi. V vnosnem polju se prikaže trenutno poimenovanje sledilne naprave. na voljo imamo dva nova gumba za določitev barve opisa. S prvim gumbom določamo barvo ozadja napisa, medtem ko z drugim določimo barvo pisave. Na ta način lahko na vizualen način razlikujemo med napravami na prikazu stanja na zemljevidu.

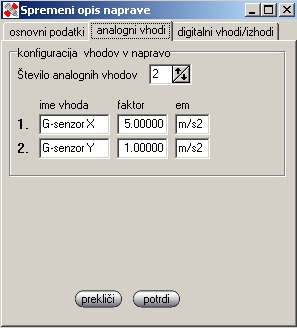

V tem odstavku so podana pojasnila za konfiguracijo vhodov in izhodov v/iz naprave. Leva slika prikazuje konfiguracijo analognih vhodov. Analogni vhodi nam omogočajo merjenje veličin kot so temperatura, višina, nivo goriva v rezervoarja, aktivnost G senzorja - pospešek in podobno. Track GPS naprava podpira enega ali dva analogna vhoda. To je odvisno od vrste senzorjev, ki so povezani v napravo. Slika na levi prikazuje primer dveh analognih vhodov. Prvi vhod meri aktivnost G-senzorja v smeri X, drugi analogni vhod pa aktivnost v smeri Y. Pod ime vhoda vnesemo poimenovanje - tako da bomo lahko pozneje prepoznali merjeni parameter na grafu. Drugi stolpec je faktor, v primeru da je izmerjena vrednost enaka pravi vrednosti je vedno faktor=1. V primeru da je potrebna korekcija merjene vrednosti vnesemo ustrezen faktor. Za primer vzemimo merjenje volumna goriva v rezervoarju: senzor nam vrača višino plovca, če to višino pomnožimo z ustreznim faktorjem pridem do aktualnega nivoja goriva v litrih. Tretji stolpec em določa mersko enoto merjene vrednosti. Za višino vnesemo m kot meter, za temperaturo st. C, za pospešek m/s2 itd.

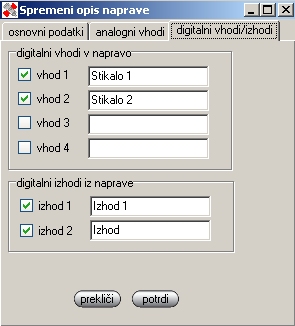

Na desni sliki je možno konfigurirati digitalne vhode ali izhode iz naprave. Digitalni vhod ali izhod ima natanko dve vrednosti in sicer 0 ali 1. Drugače povedano ali je vklopljen ali pa izklopljen. Za primer vzemimo, da želimo nadzorovati delovanje črpalke na stroju. V ta namen povežemo ustrezno žico na digitalni vhod naprave. Ko bo črpalka obratovala bo v tej žici prisotna napetost in digitalni vhod bo celotno obdobje delovanja imel vrednost 1. Ko se bo črpalka izklopila bo zavzel vrednost=0. Glede na uporabo aktualne sledilne naprave tukaj poimenujemo digitalne vhode in jih vklopimo s kljukico. Če ima vhod kljukico bo tudi viden na grafu zgodovine.
Naprava omogoča tudi digitalne izhode. To pomeni, da lahko na daljavo vklopimo/izklopimo določeno funkcijo. Preklop lahko izvedemo prek aplikacije ali SMS sporočila. Digitalni izhod iz naprave lahko tako smiselno uporabi mo pri krmiljenju določenih funkcionalnosti.

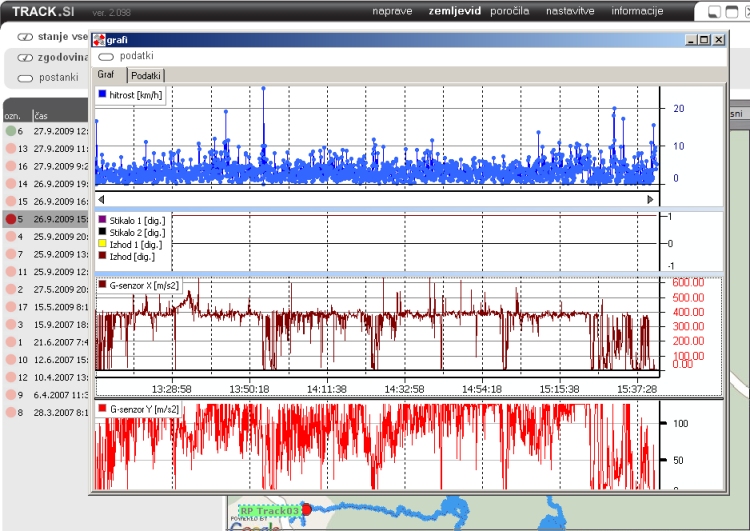

Spodnja slika prikazuje grafe vhodov in izhodov glede na nastavitve obravnavane na zgornjih treh slikah Prvi graf ponazarja hitrost v km/h v odvisnosti od časa. Drugi graf prikazuje digitalne vhode in izhode. Tretji in četrti graf prikazujeta aktivnost G senzorja v X in Y smeri v m/s2. Ker smo pri prvem analognem vhodu vnesli faktor=5, je graf G-senzor X ojačan; vsaka vrednost je pomnožena s faktorjem 5.
